IA/IAC ISO6432标准缸

IA/IAC ISO6432标准缸

IA/IAC系列 ISO6432标准迷你型气缸.PDF
2D/3D CAD

配置您的产品
上一个 下一个
返回
订货举例 规格 行程表

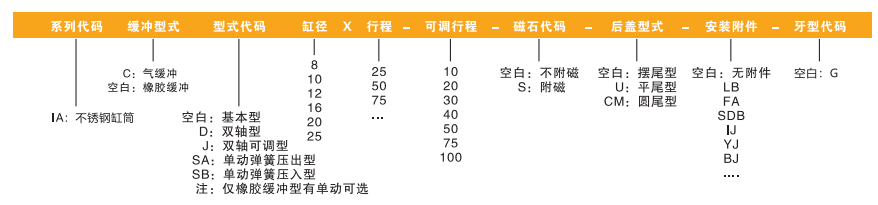

订货举例

订货举例: IA系列气缸，缓冲型式为气缓冲，缸径25，行程25，可调行程20，附磁石，无安                     装附件，后盖型式为圆尾型，其ERP编码为：IAC25X25-20-S-CM

备注：1.如有气缸有多种安装附件，则依次按此顺序编码：LB/FA/SDB/IJ/YJ/BJ

           2.IA8、10缸径无圆尾型后盖可选

           3.IAC系列可选缸径:Φ16、Φ20、Φ25

规格
内径(mm) 8 10 12 16 20 25
动作型式 复动型
工作介质 经40um滤芯过滤的空气
工作压力(MPa) 0.1~0.7(复动)/0.2~0.7(单动) 0.1~1.O(复动)/0.2~1.0(单动)
保证耐压力(MPa) 1.5
工作温度(℃) -20~70(不结冰)
活塞速度(mm/s) 复动型:30~800 ﹔单动型:50~800
缓冲 固定缓冲 固定缓冲(标准)/可调缓冲(气缓冲)
缸筒材质 不锈钢
固定型式 LB FA SDB
接管口径 M5×0.8 G1/8
行程表
内径(mm) 标准行程(mm) 最大行程(mm)
复动 8 25 50 75 100 125 150 200
10 25 50 75 100 125 150 175 200 200
12 25 50 75 100 125 150 175 200 225 250 500
16 25 50 75 100 125 150 175 200 225 250 300 350 400 500 500
20~25 25 50 75 100 125 150 175 200 225 250 300 350 400 500 800
单动 8 10 15 20 25 30 40 50 50
10 10 15 20 25 30 40 50 50
12 10 15 20 25 30 40 50 50
16 10 15 20 25 30 40 50 60 75 80 100 100
20~25 10 15 20 25 30 40 50 60 75 80 100 125 150 150
