ETV 电气比例阀

• 采用32位CPU,特殊的闭环控制算法，有效实现比例阀的快速响应和精准控制，控制精度≤±0.5%。

• 高精度内置压力传感器,有效提高控制精度。

• 三色LCD实时四位数字压力显示功能，独立窗口设定，同时显示实时压力及设定压力，方便现场实际确认及调节，四种压力单位可自由切换。

• 带自诊断功能，故障报警。

• 独立的内部压力输出信号。

• 4针M12A标准(公)现场总线接口。

• 电气连接简单易操作，内置滤芯可方便拆卸清洁或更换。

• 阀体采用精密压铸技术，大流量，防护等级IP65。

ETV 电气比例阀.PDF
2D/3D CAD

配置您的产品
上一个 下一个
返回
订货举例 规格

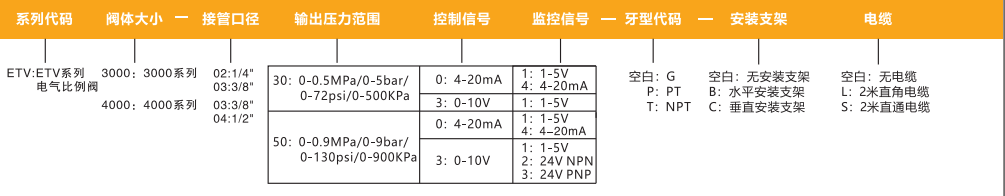

订货举例

订货举例：ETV系列电气比例阀，3000系列阀体，接管口径为1/4”，输出压力0-0.9MPa，控制信号0-10V，1-5V监控信号，G牙，水平安装支架，G牙，2米直通电缆。其ERP编码为：ETV3000-025031-BS。




备注:标准电缆线长为2米，如需其他长度非标订购，最长为10米。

规格
型号 ETV3000-02 ETV3000-03 ETV4000-03 ETV4000-04
接口口径 G1/4 G3/8 G3/8 G1/2
流量特性（Cv ) 1.5 2.0 2.5 3
输出压力范围 0-0.9MPa
控制信号 0-10V或4-20mA(汇式)
监控信号 4-20mA(汇式) / 1-5V / 1点开关输出
电气连接 4M12A标准(公）
电源 DC24V±10%
耗电量 3W
保护等级 IP65 ( DIN40050 )
工作温度 0-50℃
工作介质 经5μm滤芯过滤的干燥压缩空气
LCD显示 设定压力和实际压力同时显示
阀体材质 铝合金
安装位置 任意方向
最大进气压力 1.0MPa
最小进气压力 必须大于最大输出压力0.1MPa
精度 士0.5%
线性度 ≤1.0%F.S.
重复性 ≤±0.5%F.S.
迟滞性 ≤0.5%F.S.
